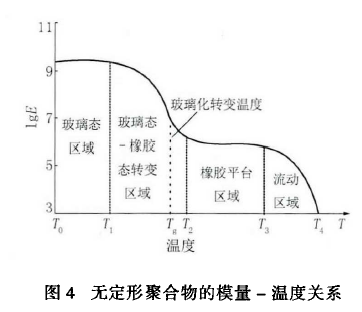

，該現(xiàn)象與其粘彈性行為相對(duì)應(yīng)[18]。因此，可用玻璃化轉(zhuǎn)變溫度評(píng)價(jià)瀝青的低溫性能。材料的玻璃化轉(zhuǎn)變溫度越低越好，當(dāng)其遠(yuǎn)低千改性瀝青的最低服務(wù)溫度時(shí)，瀝青材料處于高彈性，通過(guò)變形可有效釋放溫度變化引起的內(nèi)部應(yīng)力，減少低溫開(kāi)裂的產(chǎn)生。

材料的玻璃化轉(zhuǎn)變溫度可由升降溫過(guò)程中物理性質(zhì)(如體積

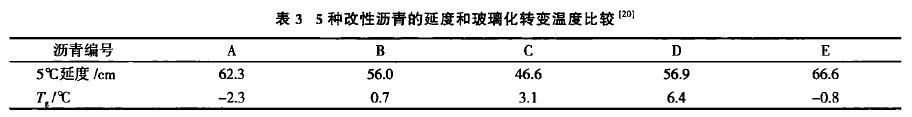

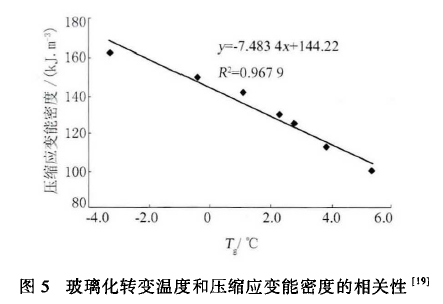

、熱力學(xué)性質(zhì)、電磁性質(zhì)以及力學(xué)性質(zhì))突變所對(duì)應(yīng)的溫度確定。其中，示差掃描量熱法(DSC)由于樣品用量少，測(cè)試精度高，被廣泛用于材料玻璃化轉(zhuǎn)變溫度的確定。Zhang等(20]通過(guò)大量DSC試驗(yàn)證實(shí)改性瀝青的玻璃化轉(zhuǎn)變溫度與其低溫性能存在直接對(duì)應(yīng)關(guān)系，說(shuō)明采用玻璃化轉(zhuǎn)變溫度表征聚合物改性瀝青的低溫性能具有理論和實(shí)際可行性。不同的聚合物改性瀝青對(duì)應(yīng)不同的玻璃化轉(zhuǎn)變溫度，這是因?yàn)榫酆衔锎嬖诓煌慕Y(jié)晶形態(tài)和吸放熱，同時(shí)聚合物與瀝青的相容性以及兩者相互作用不同[19，21]。動(dòng)態(tài)力學(xué)分析法(DMA)通過(guò)測(cè)定瀝青材料的動(dòng)態(tài)力學(xué)譜以確定玻璃化轉(zhuǎn)變溫度。牛巖等[22]利用DMA在彎拉受力模式下得到了基質(zhì)瀝青、SBS改性瀝青以及橡膠瀝青及其混合料的玻璃化轉(zhuǎn)變溫度。研究發(fā)現(xiàn)，不同改性瀝青及其混合料的玻璃化轉(zhuǎn)變溫度區(qū)分明顯，與混合料的低溫性能相關(guān)性好；相比改性瀝青的玻璃化轉(zhuǎn)變溫度，采用混合料的玻璃化轉(zhuǎn)變溫度評(píng)價(jià)其低溫性能更加合理。然而，與延度和弗拉斯脆點(diǎn)法相比，采用玻璃化轉(zhuǎn)變溫度評(píng)價(jià)改性瀝青低溫性能的研究較少，涉及的改性瀝青種類(lèi)有限，因此仍需進(jìn)一步開(kāi)展相關(guān)研究。5種改性瀝青的延度和玻璃化轉(zhuǎn)變溫度比較見(jiàn)表3。玻璃化轉(zhuǎn)變溫度和壓縮應(yīng)變能密度的相關(guān)性[19]見(jiàn)圖5。

(4)彎曲梁流變?cè)囼?yàn)(BBR)

彎曲梁流變?cè)囼?yàn)是美國(guó)戰(zhàn)略公路研究計(jì)劃(SHRP計(jì)劃)規(guī)定的瀝青低溫性能評(píng)價(jià)方法
